चीनमध्ये बनवलेल्या उच्च शुद्धता कॅल्शियम धातूची सवलत फॅक्टरी खरेदी करा. हार्वेस्ट एंटरप्राइझ हे चीनमधील उच्च शुद्ध कॅल्शियम मेटल उत्पादक आणि पुरवठादार आहे. कॅल्शियम मेटलचा मुख्य उद्देश म्हणजे धातूच्या कॅल्शियमच्या कणांवर प्रक्रिया करणे आणि नंतर कॅल्शियम लोह वायर किंवा शुद्ध कॅल्शियम वायर बनवणे, ज्याचा वापर शेवटी लोह शुद्ध करण्यासाठी केला जातो आणि स्टील त्याची भूमिका डिसल्फराइज आणि डीऑक्सिडाइझ करणे आणि वितळलेल्या स्टीलची तरलता वाढवणे आणि वितळलेल्या स्टीलमध्ये समावेशाच्या जलद वाढीस प्रोत्साहन देणे आहे, सामान्यत: उच्च-गुणवत्तेच्या स्टीलच्या उत्पादनासाठी वापरला जातो. मेटॅलिक कॅल्शियमचा वापर निर्जलीकरण एजंट म्हणून वॉटरफ्री अल्कोहोल तयार करण्यासाठी केला जातो आणि पेट्रोलियम उद्योगात desulfurizer म्हणून वापरले जाते, धातुकर्म उद्योगात deoxidize किंवा desulfurize करण्यासाठी वापरले जाते. तथापि, कॅल्शियम संयुगे अत्यंत विस्तृत अनुप्रयोग आहेत, विशेषतः बांधकाम उद्योगात.
चीनमध्ये बनवलेले उच्च शुद्धता कॅल्शियम मेटल फ्री सॅम्पल सवलत खरेदी करा. हार्वेस्ट एंटरप्राइझ हा चीनमधील उच्च शुद्धता कॅल्शियम मेटल उत्पादक आणि पुरवठादार आहे.
भाग एक: कसे बनवायचे
1. कॅल्सीनिंग संगमरवरी (CaCO3), सामान्यतः कॅलक्लाइंड व्हाईट म्हणून ओळखले जाते, द्रुत चुना (CaO);
2. क्विकलाइम (CaO) अॅल्युमिनियम पावडर (AL) मध्ये पटकन मिसळा आणि सुमारे 4 सेमी लांबीचे सपाट गोळे बनवण्यासाठी बॉल प्रेस मशीन वापरा;
3. 1200 अंशांच्या उच्च तापमानासह सपाट बॉल रिडक्शन टाकीमध्ये ठेवा आणि नंतर रिडक्शन टाकी रिकामी करा;
4. अॅल्युमिना आणि मेटल कॅल्शियम स्टीम तयार करण्यासाठी व्हॅक्यूम आणि उच्च-तापमान परिस्थितीत अॅल्युमिनियम पावडर आणि क्विकलाइमची विस्थापन प्रतिक्रिया झाली;

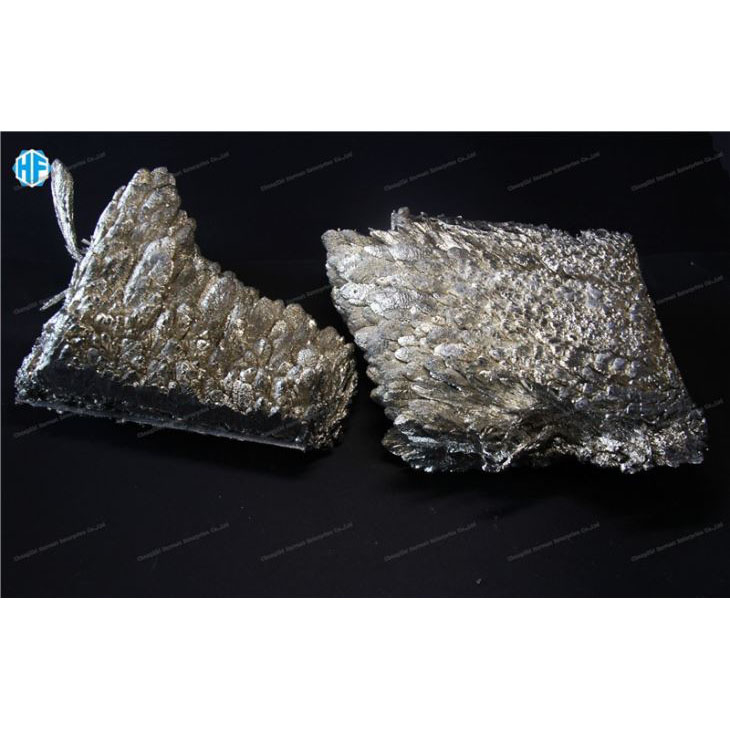

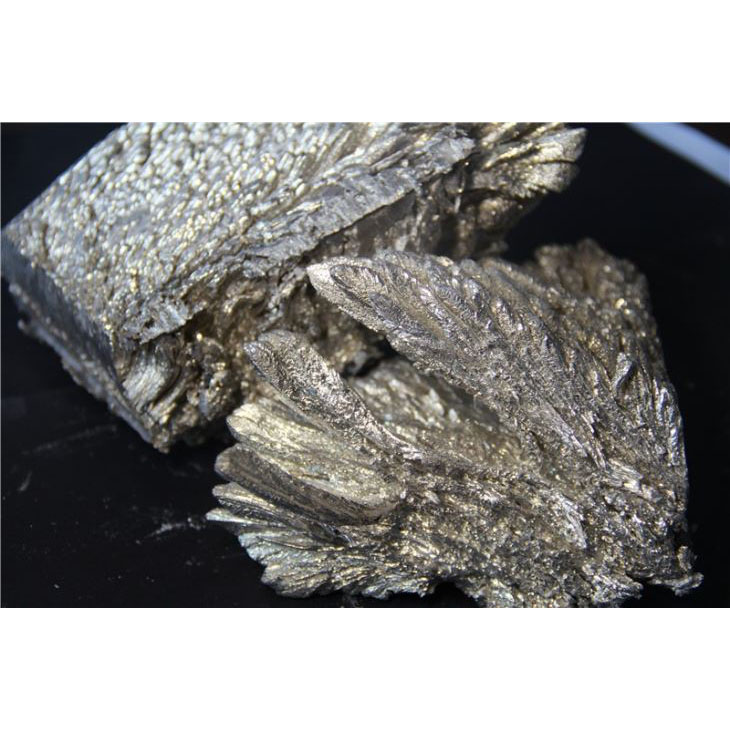

5. रिडक्शन टँकच्या वॉटर-कूल्ड सेक्शनमध्ये मेटॅलिक कॅल्शियम वाफ घनरूप होऊन मेटॅलिक कॅल्शियम क्रिस्टल्स बनते;
6. थंड झाल्यावर, धातूच्या कॅल्शियम क्रिस्टल्सवर आवश्यक वैशिष्ट्यांच्या धातूच्या कॅल्शियम उत्पादनांमध्ये प्रक्रिया केली जाऊ शकते, जसे की धातूचे कॅल्शियम कण आणि धातूचे कॅल्शियम पावडर.
भाग दोन: कसे मिळवायचे
सामान्यतः, उच्च शुद्धता कॅल्शियम धातू मिळविण्यासाठी तीन पद्धती आहेत. कमी करण्याची पद्धत, इलेक्ट्रोलाइटिक पद्धत आणि कॅल्शियम शुद्धीकरण

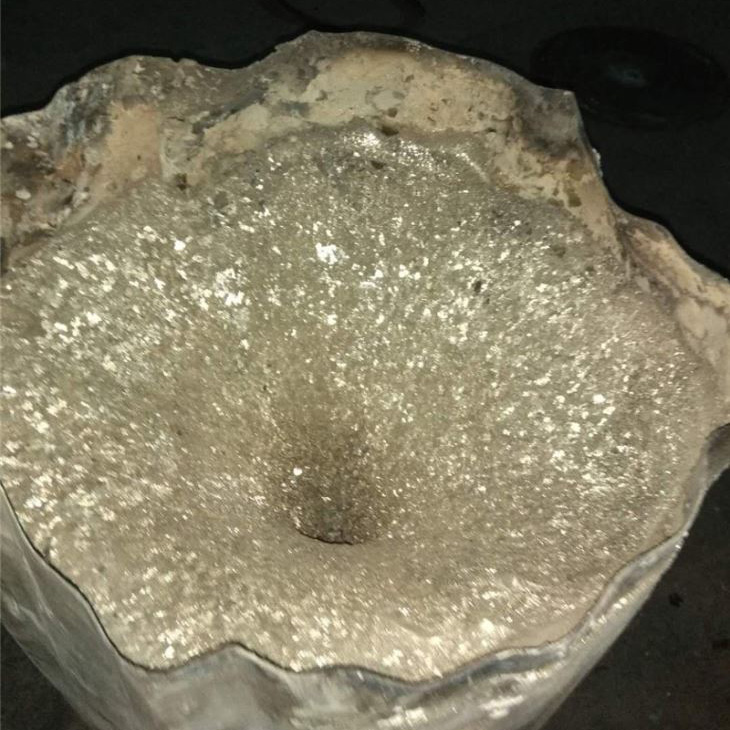

1. मेटलिक कॅल्शियम तयार करण्यासाठी कपात पद्धत ही मुख्य पद्धत आहे. सामान्यतः, चुनखडीचा वापर कच्चा माल म्हणून केला जातो, कॅल्शियम ऑक्साईडमध्ये कॅलक्लाइंड केला जातो आणि अॅल्युमिनियम पावडरचा वापर कमी करणारे घटक म्हणून केला जातो. कॅल्शिअम क्रश केलेले कॅल्शियम ऑक्साईड आणि अॅल्युमिनियम पावडर (रिड्यूसिंग एजंट) ठराविक प्रमाणात समान रीतीने मिसळले जातात, एका ब्लॉकमध्ये दाबले जातात आणि 0.01 व्हॅक्यूम आणि 1050-1200 â तापमानात कॅल्शियम वाफ आणि कॅल्शियमची वाफ तयार करण्यासाठी प्रतिक्रिया देतात. कमी झालेले कॅल्शियम वाष्प 750-400 डिग्री सेल्सिअस तापमानात स्फटिक बनते. दाट कॅल्शियम पिंड मिळविण्यासाठी क्रिस्टलाइज्ड कॅल्शियम आर्गॉनच्या संरक्षणाखाली वितळले जाते. कपात पद्धतीद्वारे उत्पादित कॅल्शियमचा पुनर्प्राप्ती दर साधारणतः 60% असतो.
2. पूर्वीची कॅल्शियम इलेक्ट्रोलिसिस पद्धत ही संपर्क पद्धत आहे. या पद्धतीमध्ये, कच्च्या मालाचा वापर मोठा आहे, इलेक्ट्रोलाइटमध्ये धातूच्या कॅल्शियमची विद्राव्यता जास्त आहे, सध्याची कार्यक्षमता कमी आहे आणि उत्पादनाची गुणवत्ता खराब आहे (सुमारे 1% क्लोरीन), इ. या उणीवा सुधारण्यासाठी, नंतर संपर्क पद्धत लिक्विड कॅथोड पद्धत इलेक्ट्रोलिसिसमध्ये सुधारली आहे.
3. कॅल्शियम शुद्धीकरण: औद्योगिक कॅल्शियमवर उच्च व्हॅक्यूम डिस्टिलेशनद्वारे प्रक्रिया केल्यानंतर उच्च-शुद्धता कॅल्शियम मिळू शकते. साधारणपणे, डिस्टिलेशन तापमान 780-820 ° से नियंत्रित केले जाते आणि व्हॅक्यूम डिग्री 1 × 10-4 असते. कॅल्शियममधील क्लोराईड शुद्ध करण्यासाठी ऊर्धपातन उपचार कमी प्रभावी आहे. दुहेरी लवण तयार करण्यासाठी ऊर्धपातन तापमानाच्या खाली नायट्रोजन संयुगे जोडली जाऊ शकतात. नायट्राइड्स जोडून आणि व्हॅक्यूम डिस्टिलेशनद्वारे शुद्धीकरण करून, कॅल्शियममधील क्लोरीन, मॅंगनीज, तांबे, लोह, सिलिकॉन, अॅल्युमिनियम, निकेल इत्यादी अशुद्ध घटकांची बेरीज 1000-100ppm पर्यंत कमी केली जाऊ शकते, म्हणजेच 99.9% -99.9% उच्च शुद्धता. कॅल्शियम धातू.
भाग तीन: मुख्य डेटा
|
Ca Min% |
अशुद्धता कमाल% |
||||||
|
अल |
कु |
एमजी |
फे |
म.न |
N |
सि |
|
|
99.0 |
0.02 |
0.0005 |
0.03 |
0.015 |
0.015 |
0.05 |
0.013 |
प्रकार दोन: Ca Min99.5%
|
Ca Min% |
अशुद्धता कमाल% |
||||||
|
अल |
कु |
एमजी |
फे |
म.न |
N |
सि |
|
|
99.5 |
0.01 |
0.0005 |
0.02 |
0.005 |
0.005 |
0.01 |
0.0003 |
तीन प्रकार: Ca Min 99.85%
|
Ca Min% |
अशुद्धता कमाल% |
||||||
|
अल |
कु |
एमजी |
फे |
म.न |
N |
सि |
|
|
99.85 |
0.001 |
0.0001 |
0.02 |
0.001 |
0.005 |
0.0001 |
0.0003 |
प्रकार चार: Ca Min 99.95%
|
Ca Min% |
अशुद्धता कमाल% |
||||||
|
अल |
कु |
एमजी |
फे |
म.न |
N |
सि |
|
|
99.95 |
0.001 |
0.0001 |
0.01 |
0.001 |
0.005 |
0.0001 |
0.0001 |
भाग चार: फॉर्म
टर्निंग: 80kg/ नवीन ड्रम, 6.4MT/80drums/20âFCL; 12.8MT/160drums/40âFCL

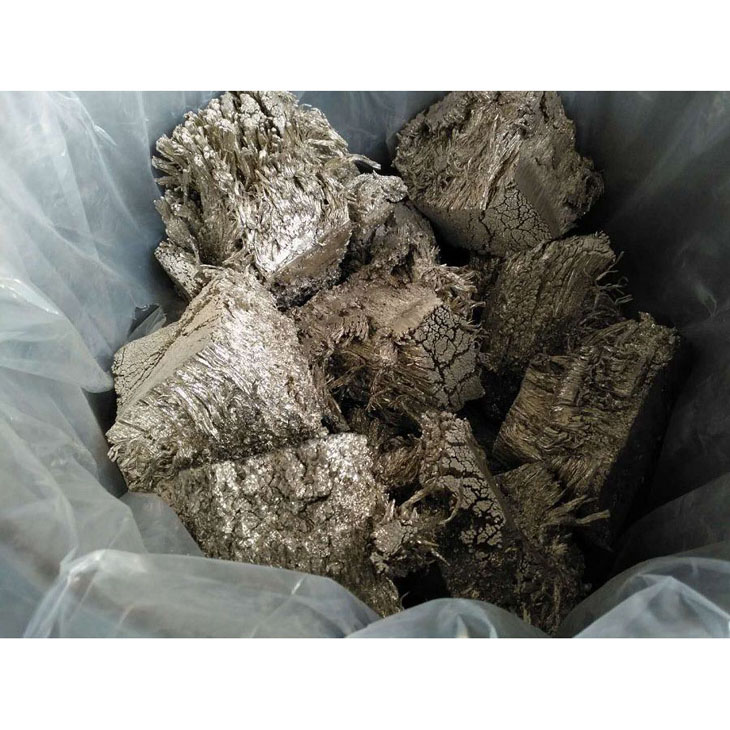

गुठळ्या: 125kg/नवीन ड्रम;10MT//80drums/20âFCL; 20MT/160drums/40âFCL

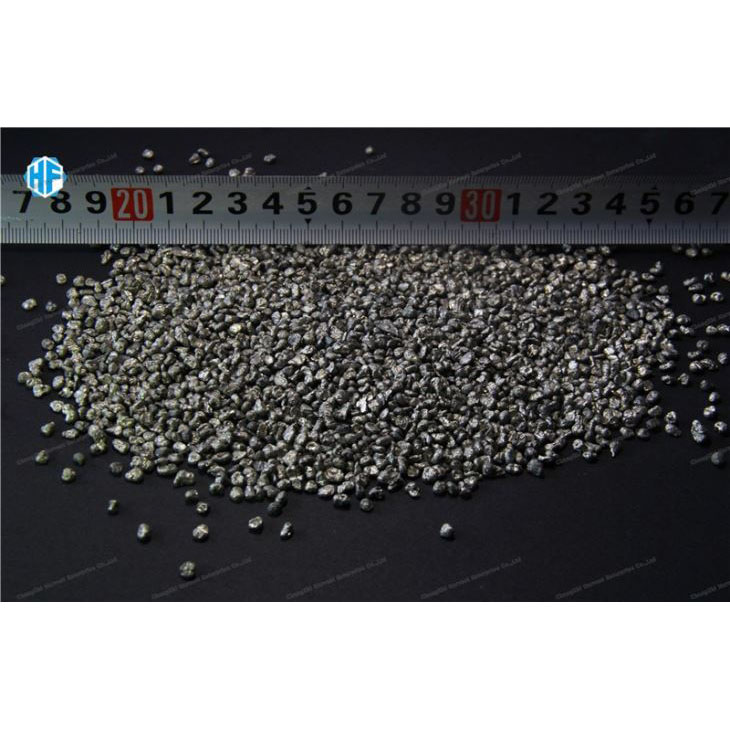

ग्रॅन्युल्स: 175kg/नवीन ड्रम; 14MT//80drums/20âFCL; 28MT/160drums/40âFCL
(लक्ष: प्लॅस्टिक फिल्मचे दोन थर असलेले ड्रम आतील. सर्व ड्रम्स यूएन चाचणी उत्तीर्ण झाले आहेत, आर्गॉनचा प्रभार आहे)
